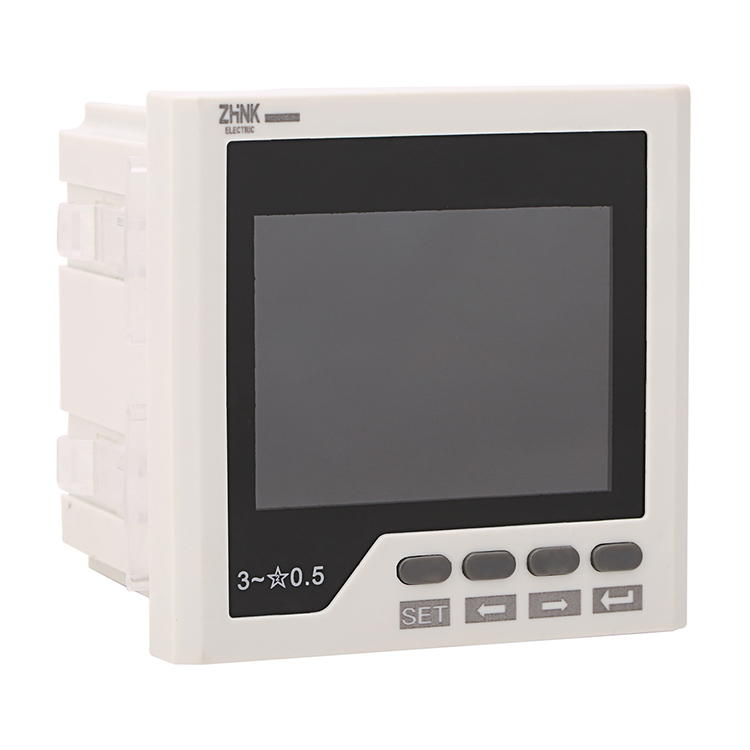

72×72 多功能仪表

性能特点

高精度测量三相交流电流

提供数码管显示,本地数据查询

电流变比可编程设置

支持RS-485通讯,Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出

辅助电源:AC/DC 80V~270V、AC220V、AC380V、AC100V

多种外形选择,满足不同柜体电气回路的要求


技术指标

测量精度

电流                  5级

信号输入

接线方式            三相四线、三相三线

额定电流            AC 1A、AC 5A

过负载               1.2倍(持续),10倍/5秒(瞬时)

功耗                  <0.4VA/相

阻抗                  <20mΩ

频率                  45~65Hz

辅助电源

工作范围            AC/DC 80V~270V、AC220V、AC380V、AC100V

功耗                  <4VA

功能模块

通讯接口            1路RS-485通讯,Modbus-RTU协议

波特率               1200~9600bps,默认2400 bps

开关量输入         支持4路干结点输入

开关量输出         支持3路继电器输出,容量:AC 250V/5A,DC 30V/5A

变送输出            支持3路模拟量输出:0/4~20mA或0~5/10V

环境

工作温度            -10℃~+55℃

存储温度            -25℃~+70℃

相对湿度            ≤93%,无腐蚀性气体场所

海拔                  ≤2500m

安全

绝缘电阻            >100MΩ

交流耐压            AC 2KV

电磁兼容性能

静电放电                  4级

电快速瞬变脉冲群     4级

浪涌(冲击)                4级

外形尺寸

面框尺寸(mm)          120×120;80×80;96×48;96×96;80×80;48×48;120x60;160x80

开孔尺寸(mm)          111×111;76×76;92×45;92×92;68×68;45×45;114x56;152x76
